歡迎訪問深圳市宏圖硅膠科技有限公司網站
<blockquote id="exj3z"></blockquote>
| 硬度：15-40 | 硫化劑添加：2-3 |
| 外觀：半透明/乳白 | 密度：1.08-1.09g/cm3 |
| 線收縮率：0.3% | 常規包裝：25/200kg |
磚雕模具硅膠簡介
磚雕模具硅膠是一款加入了特殊耐燒劑制作的模具膠，做出來的硅膠模具更耐燒。采用國內外優質原料生產，無雜質，產品性能更優。

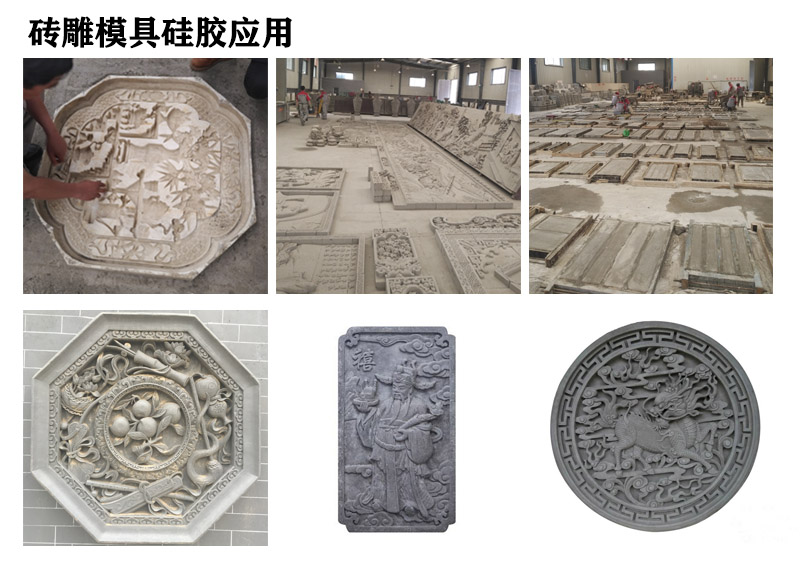

磚雕模具硅膠用途
磚雕模具硅膠適用于各種磚雕模具的制作及產品復制，還可以應用于文化石、水泥制品、砂巖浮雕、文化磚、grc構件、石膏線等多種行業產品的復制及模具制作。
磚雕模具硅膠特點
1.流動性好、操作簡單、不粘模、易脫模，不損壞模種；
2.硅膠中添加特殊耐燒劑，使做出來的硅膠模具更加耐燒；
3.翻模次數多，復制效果好，硅膠模具使用壽命長，比普通硅膠更節約成本；
4. 性能優，可根據客戶要求進行調整。
磚雕硅膠模具制作
1.將硅膠與固化劑按照100:2-3進行配比攪拌；
2.硅膠與固化劑攪拌均勻后，進行抽真空排氣泡環節，抽真空的時間不宜太久，正常情況下，不要超過十分鐘；
3.將模種打磨拋光處理光滑，然后涂刷脫模劑，脫模劑一定要涂刷均勻，把模種用膠水固定在木板上；
4.將抽過真空的硅膠直接倒入產品上面，待硅膠干燥成型后，取出產品，模具就成型了。
磚雕模具硅膠操作注意
1.硅膠與固化劑一定要攪拌均勻，如果沒有攪拌均勻，硅膠會出現干燥固化不均勻的狀況就會影響硅膠模具的使用壽命及翻模次數，甚至造成模具報廢狀況。
2.抽真空的時間不宜太久，正常情況下，不要超過十分鐘，抽真空時間太久，硅膠馬上固化，產生了交聯反映，使硅膠變成一塊一塊的，無法進行涂刷或灌注，這樣就浪費了硅膠；
3.灌注模一般采用硬度比較軟的硅膠來做模，這樣脫模比較容易，不會損壞硅膠模具里面的產品；
4.在倒硅膠之前要復制的產品或模型一定要打脫模劑或隔離劑。
磚雕模具硅膠參數
| 外觀 | 白色/半透明 | |||||
| 硬度（邵氏A） | 15±2 | 20±2 | 25±2 | 30±2 | 33±2 | 40±2 |
| 硫化劑添加（%） | 2-3 | |||||
| 動力粘（mPa.s） | 1.3w±0.2w | 1.7w±0.2w | 2.5w±0.2w | 2.7w±0.2w | 2.5w±0.2w | 1.5w±0.2w |
| 拉伸強度（MPa） | 2.5 | 2.8 | 3.4 | 4.0 | 3.5 | |
| 撕裂強（KN/m） | 16±2 | 19±2 | 24±2 | 25±2 | 21±2 | |
| 伸長率（%） | 380 | 530 | 410 | 420 | 450 | 180 |
| 密度（g/cm3） | 1.08 | 1.09 | ||||
| 操作時間（min) | 30-50 | 30-40 | 30-50 | |||
| 硫化時間（h） | 4-5 | 3-4 | 4-5 | |||
| 線收縮率（%） | 0.3 | |||||
| 常規包裝（kg） | 25/200 | |||||
注: 以上參數僅為常規參數，如有特殊需求請與我司聯系；固化后硬度、粘度、操作時間、可隨客戶需求來特別調整提供。
